光學薄膜在我們的生活中無處不在,從精密及光學設備、顯示器設備到日常生活中的光學薄膜應用;平時戴的眼鏡、數碼相機、各式家電用品,或者是鈔票上的防偽技術,皆能被稱之為光學薄膜技術應用之延伸。倘若沒有光學薄膜技術作為發展基礎,近代光電、通訊或是鐳射技術將無法有所進展,這也顯示出光學薄膜技術研究發展的重要性。
光學薄膜系指在光學元件或獨立基板上,制鍍上或涂布一層或多層介電質膜或金屬膜或這兩類膜的組合,以改變光波之傳遞特性,包括光的透射、反射、吸收、散射、偏振及相位改變。 日常生活中所看到裝飾用的金色、銀色或具金屬質感的包裝膜,就是以干式涂布方式制造的產品。光學薄膜根據其用途分類、特性與應用可分為:反射膜、增透膜/減反射膜、濾光片、偏光片/偏光膜、補償膜/相位差板、配向膜、擴散膜/片、增亮膜/棱鏡片/聚光片、遮光膜/黑白膠等。相關衍生的種類有光學級保護膜、窗膜等。
1、反射膜
反射膜一般可分為兩類,一類是金屬反射膜,一類是全電介質反射膜。此外,還有將兩者結合的金屬電介質反射膜,功能是增加光學表面的反射率。
2、增透膜/減反射膜
減反射膜又稱增透膜,它的主要功能是減少或消除透鏡、棱鏡、平面鏡等學表面的反射光,從而增加這些元件的透光量,減少或消除系統的雜散光。
3、濾光片
濾光片是塑料或玻璃片再加入特種染料做成的,紅色濾光片只能讓紅光通過,如此類推。玻璃片的折射率原本與空氣差不多,所有色光都可以通過,所以是透明的,但是染了染料后,分子結構變化,折射率也發生變化,對某些色光的通過就有變化了。比如一束白光通過藍色濾光片,射出的是一束藍光,而綠光、紅光極少,大多數被濾光片吸收了。
4、偏光片
偏光片(PolarizingFilm)的全稱應該是偏振光片。液晶顯示器的成像必須依靠偏振光。偏光片的主要作用就是使不具偏極性的自然光變成產生偏極化,轉變成偏極光,加上液晶分子扭轉特性,達到控制光線的通過與否,從而提高透光率和視角范圍,形成防眩等功能。
5、補償膜/相位差板
補償膜的補償原理,是將各種顯示模式下(TN/STN/TFT(VA/IPS/OCB))液晶在各視角產生的相位差做修正,簡言之,即是讓液晶分子的雙折射性質得到對稱性的補償。若要從其功能目的來區分則可略為分單純改變相位的相位差膜、色差補償膜及視角擴大膜。補償膜能降低液晶顯示器暗態時的漏光量,并且在一定視角內能大幅提高影像之對比、色度與克服部分灰階反轉問題。
6、配向膜
配向膜是具有直條狀刮痕的薄膜,作用是引導液晶分子的排列方向(圖1.1)。在已蒸上透明導電膜(ITO)的玻璃基版上,用PI涂液和轉輪,在ITO膜上印出一條一條平行的溝槽,到時候液晶可依此溝槽的方向橫躺於溝槽內,達到使液晶呈同一方向排列之目的。此具有一條一條方向的膜,即為配向膜。
7、擴散膜
擴散膜為TFT-LCD背光模塊中之關鍵零組件,能夠為液晶顯示器提供一個均勻的面光源,一般傳統的擴散膜主要是在擴散膜基材中,加入一顆顆的化學顆粒,作為散射粒子,而現有之擴散板其微粒子分散在樹脂層間,所以光線在經過擴散層時,會不斷于2個折射率相異的介質中穿過,故光線就會發生許多折射、反射與散射的現象,如此便造成了光學擴散的效果。詳見第二章。
8、增亮膜/棱鏡片/聚光片
增亮膜又叫棱鏡片(PrismSheet),常簡稱BEF(BrightnessEnhancementFilm),為TFT-LCD背光模塊中之關鍵零組件,主要是借由光的折射與反射原理,利用棱鏡片修正光的方向,使光線正面集中,并將視角外未被利用的光線可以回收與利用,同時提升整體輝度與均勻度,達到增亮的效果,又稱聚光片。

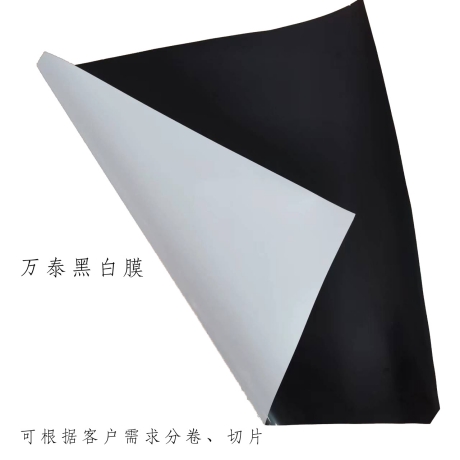

9、遮光膜/黑白膠
黑白遮光膠|遮光膜主要應用于背光源上,起固定、遮光作用(遮掉邊光和燈位的光),也叫遮光片、黑白膜,簡稱黑白膠(可說是種雙面膠帶)。相對TFT-LCD所使用的背光源遮光要求較高,所以大部分的黑白膠都應用在TFT-LCD的背光源上面。除黑白膠外,還有黑黑膠(雙面為黑色),主要作用仍然是固定,遮光;黑銀膠(單面黑色,單面銀色),除遮光外,銀色面有反射作用。相對黑白膠是LCD市場的主流產品。
東莞市萬泰電子材料有限公司是一家擁有多年經驗的電子材料供應商,提供優質的PET薄膜,還自主研發多種功能的PET薄膜,如:亞(霧)面、阻燃、噴墨打印膠片、數碼打印膜等。經驗豐富的技術團隊,價格經濟劃算,注重品質要求,良知為標、誠信為本,期待與你一起合作共贏!
材料可分卷切片,按需生產,有意者歡迎來電咨詢!
